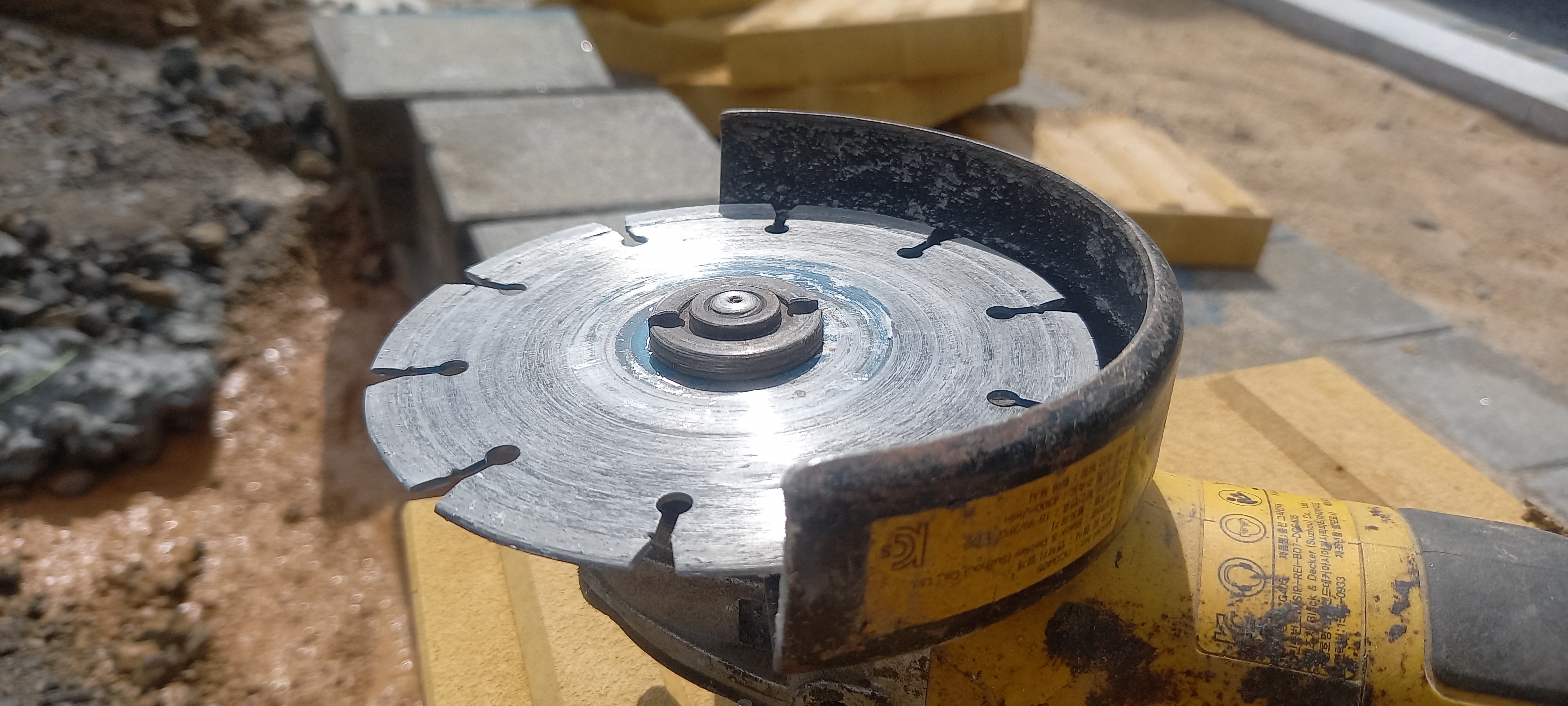

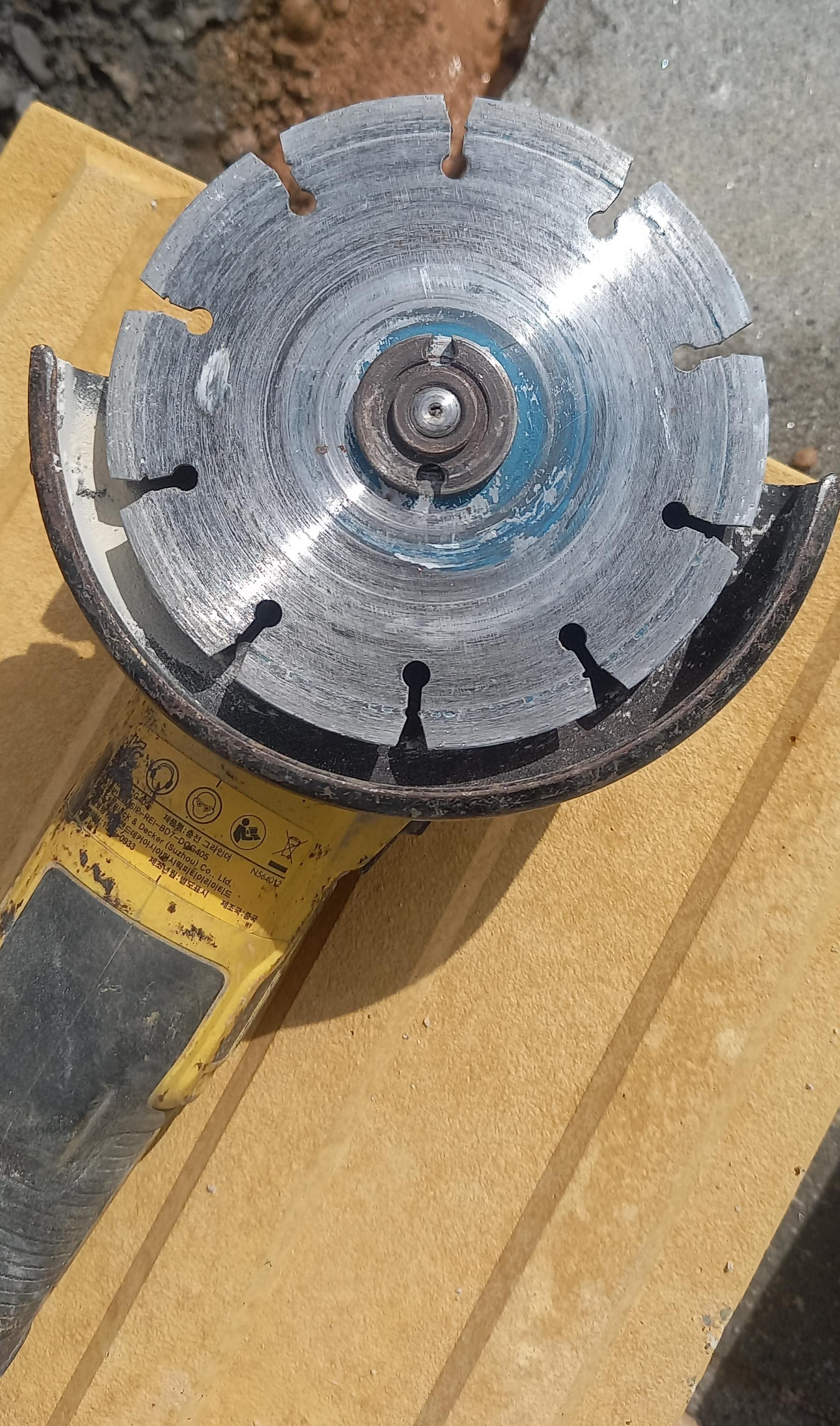

다이아몬드 그라인더날(다이아몬드 컷팅날, 다이아몬드 블레이드), 도로 커팅날


* 다이아몬드 그라인더날, 다이아몬드 컷팅날, 다이아몬드 블레이드 등으로 불린다.

* 원형의 절단날에 인공다이아몬드 입자를 입혀서 만든 공구로 매우 단단한 재료도 마모 없이 정밀학 절단할 수 있게 해준다.

* 도로공사, 건설현장, 도로의 경계석, 대리석, 화강석, 돌, 석재, 벽돌, 콘크리트 구조물 등을 절단할 때 사용된다.

* 일반 그라인더날로 하면 날이 쉽게 망가지므로 다이아몬드날이 사용된다.

* 일반적으로 그라인더, 컷팅기, 절단기 등에 장착해 사용됩니다.

* 사용되는 크기는 보통 5인치(외경 12.7cm), 2.0T(두께 2.0mm), 15mm(내경 너비) 사이즈가 사용된다.

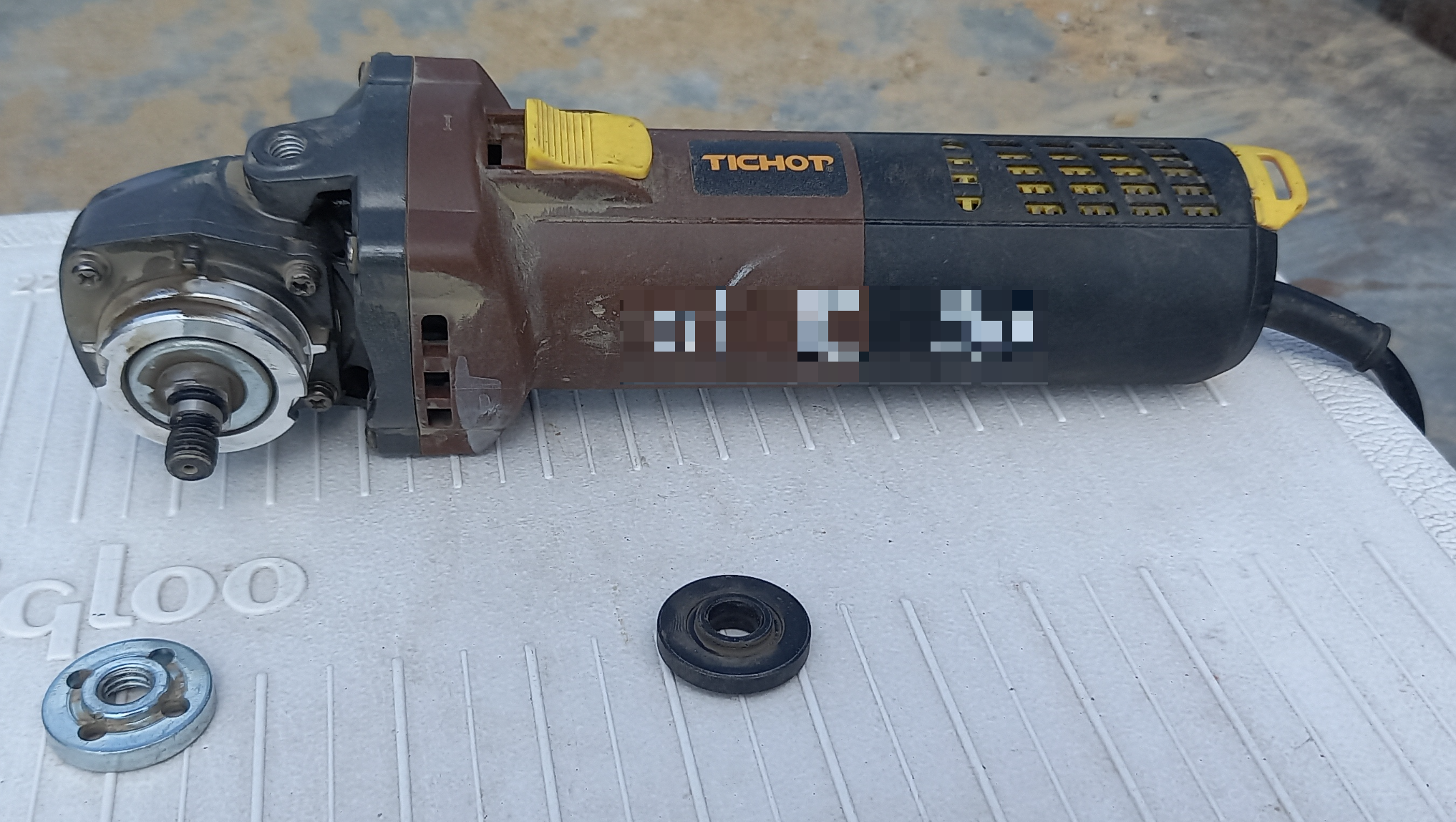

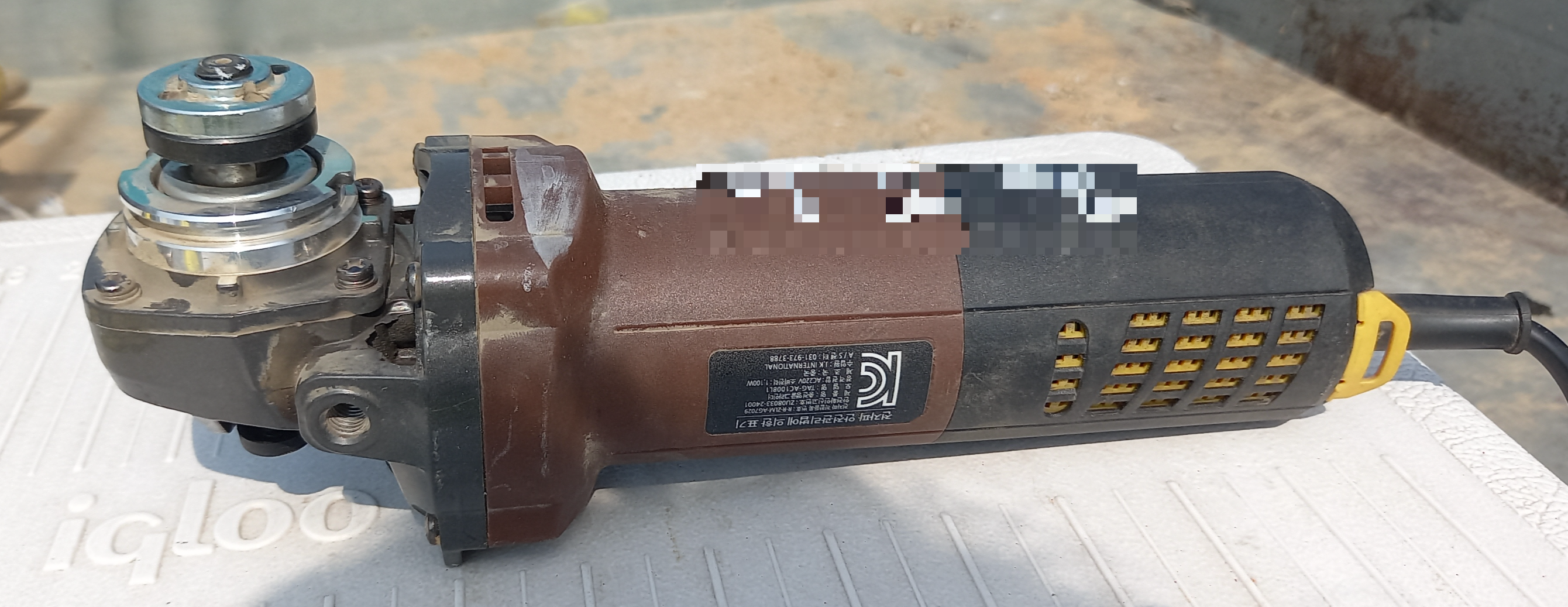

전기선을 연결해야 하는 방식의 그라인더이다. (배터리 방식이 아님)

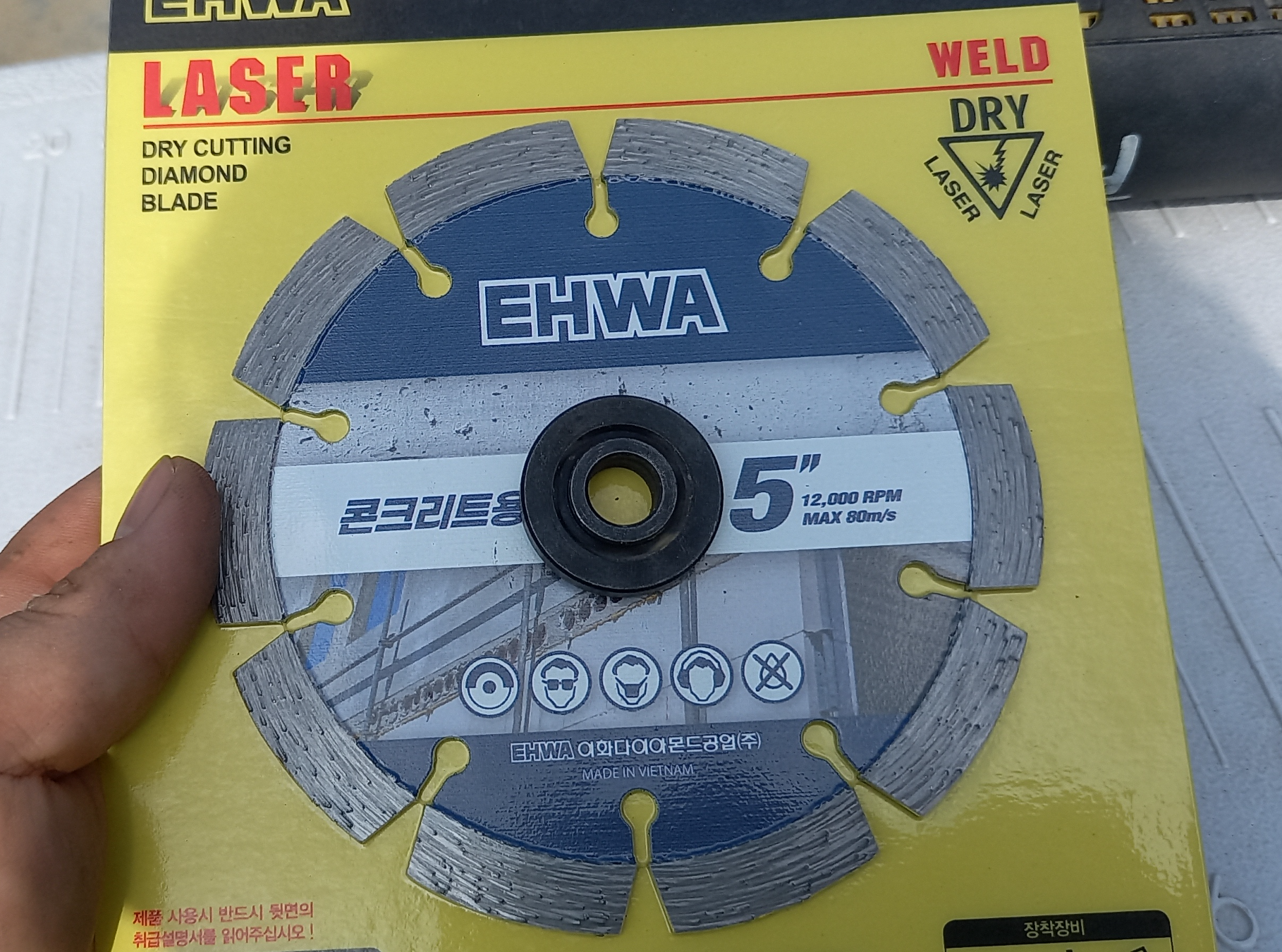

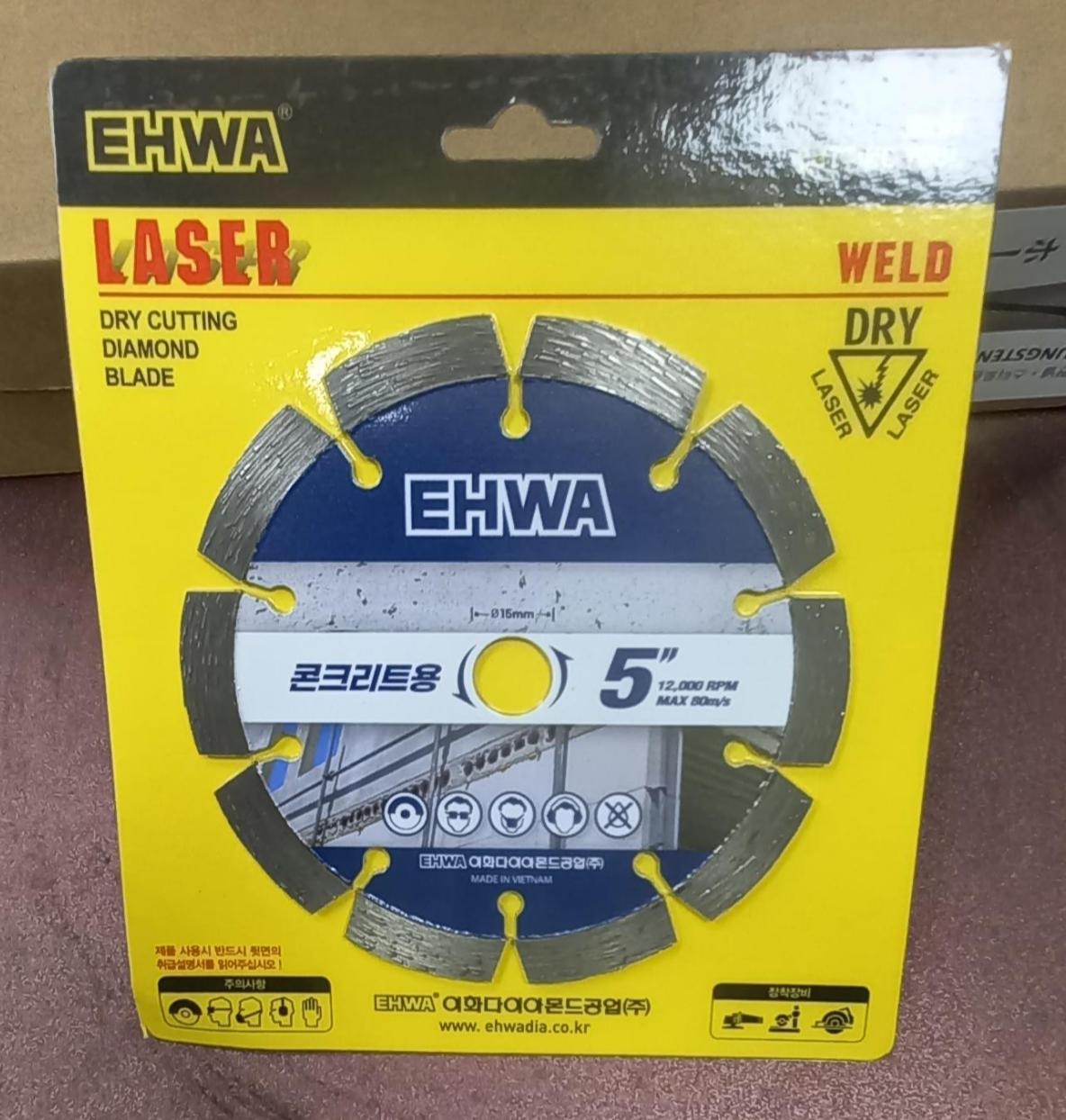

* 구매한 다이아몬드 커팅날이다. 5인치 (외경 12.7cm) , 2.0T(2.0mm), 15mm(내경)
* 브랜드는 EHWA 라고 나온다. 가격이 24,000인다. 굉장히 비싸다.
* 실무자들이 경계석이나 돌자르는 다이아몬드날을 사오라고 하면 저것을 구매하면 된다!!!!!

* 도로공사, 건설현장, 도로의 경계석, 대리석, 화강석, 돌, 석재, 벽돌, 콘크리트 구조물 등을 절단할 때 사용된다.

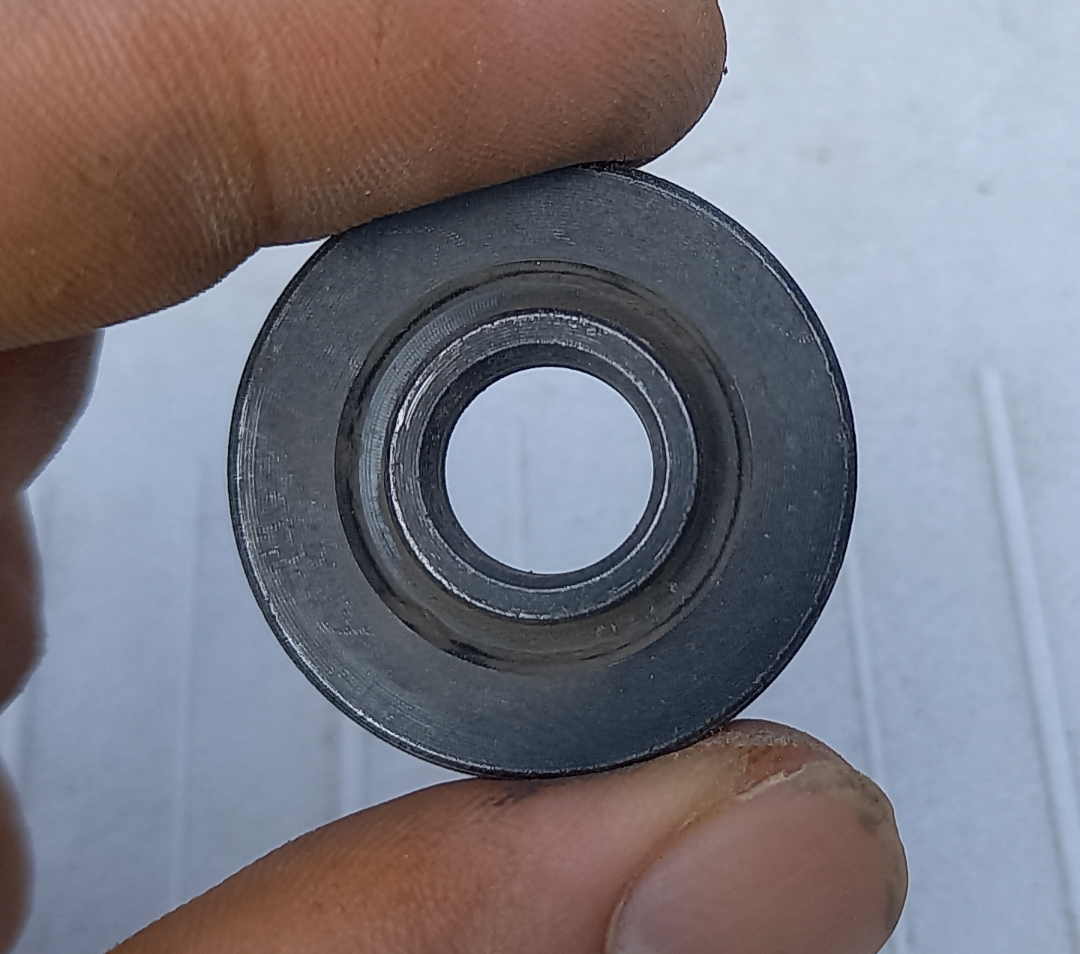

이 부품은 그라인더날을 고정하는데 쓰이는 부품 중에 하나 인데 한쪽은 15mm 이고 반대쪽은 16mm다. 즉, 그라인더 날이 15mm 날과 16mm 날을 끼울수 있게 만들어진 것이다. 오늘 구매했던 다이아몬드 날은 내경이 16mm이다. 그리고 일반 그라이인더 날은 내경이 15mm로 나온다.




✅ 구조

다이아몬드 컷팅날은 크게 두 부분으로 구성된다.

구성 요소설명

바디(Body)	주로 금속 재질로 된 디스크 부분. 중심을 잡아주는 역할을 함.
세그먼트(Segment)	날 가장자리에 붙은 부분으로, 인공 다이아몬드 입자가 포함되어 있음. 실제 절단을 담당.




✅ 절단 방식에 따른 분류

1. 건식용(Dry Cutting)
   • 물 없이 사용.
   • 짧은 시간 동안 강한 절단이 가능하지만, 열이 많이 발생함.
   • 휴대용 그라인더에 많이 사용.
   • 건식용은 과열 방지를 위해 짧게 절단하고 휴식을 반복해야 함.
   • 사용 전 손상 확인 필수 (세그먼트 떨어짐, 휘어짐 등)
2. 습식용(Wet Cutting)
   • 물을 뿌리며 사용해 열과 먼지를 줄임.
   • 긴 수명과 깨끗한 절단면 확보.
   • 대형 컷팅기나 테이블 절단기에서 사용.




✅ 세그먼트 형태에 따른 분류

형태특징용도

터보형 (Turbo)	날개 모양 홈이 있어 냉각과 분진 제거에 유리	화강석, 콘크리트 등 빠른 절단 필요할 때
슬롯형 (Segmented)	구간별로 분리된 세그먼트, 열 분산에 좋음	아스팔트, 경계석, 콘크리트 등
연속형 (Continuous)	끊김 없는 날, 절단면이 매끄러움	타일, 도자기 등 정밀 절단



---




도로 커팅날

* 날이 다 닳은 16인치 커팅날과 18인치 커팅날의 모습

* 커팅날은 다이아몬드로 만들어진 날이 달려있는데 그 다이아몬드 날이 닳게 되면 마모가 된다. 그리고 3미리 정도 남게 되면 경계석 등을 자를 때 잘 잘라지지 않아서 커팅날을 교체 해야한다.

* 도로 커팅기를 정말 잘 사용하면 커팅날을 1년정도나 쓴다고 들었다. 그런데 잘 사용하지 못할 경우 커팅날을 1달도 못쓰게 된다.

* 도로 커팅날은 보통 16인치와 18인치를 쓴다.

18인치 = 45.72cm
16인치 = 40.64cm

1인치 = 2.54cm

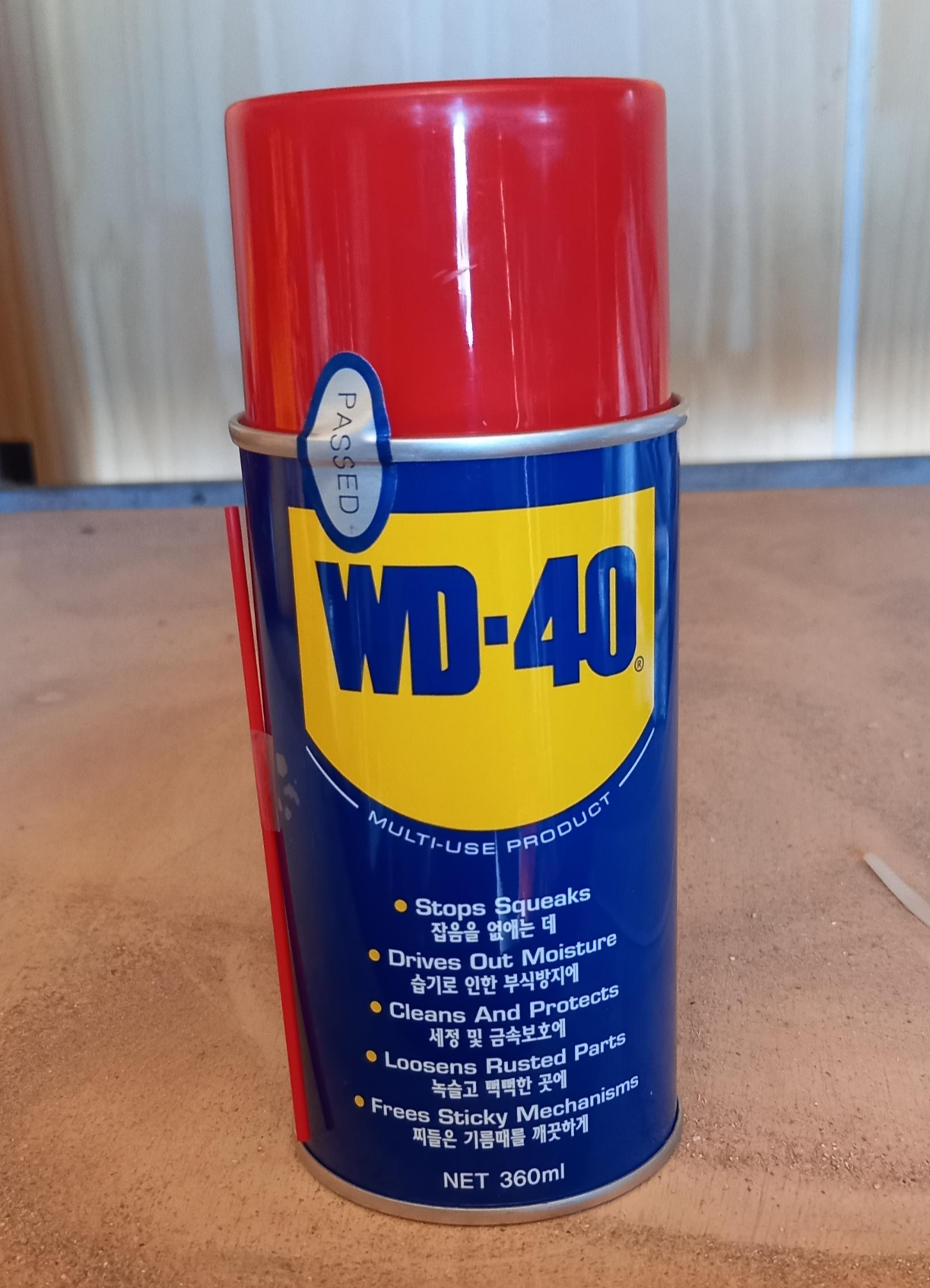

* 도로 커팅날은 크기도 크고 녹도 잘 슬게 되는 환경에 노출이 되므로 설치와 해체가 있을때 어려울 때가 있다. 그래서 WD녹제거제를 미리 준비해 놓는다.
